Внешние воздействующие факторы (ВВФ), климатические и механические испытания

Внешние воздействующие факторы (ВВФ)Механические и климатические испытания технических средств на внешние воздействующие факторы с параметрами:

  • диапазон температур — от –80 до +150 °С;
  • относительная влажность — до 98% при температуре от +10 до +60 °С;
  • синусоидальная вибрация на частотах в диапазоне от 5 до 3000 Гц с амплитудой до 5 мм, ускорением до 30 g;
  • воздействие ударной тряски изделий массой до 50 кг с ускорением от 10 до 100 g и частотой от 10 до 100 ударов в минуту;
  • воздействие брызгами прямого и наклонного дождя, водяных струй, погружением в воду;
  • испытание на воздействие динамической пыли (тальк, кварцевый песок).

Климатические испытания

Климатические испытания на воздействие внешних факторов:

  • воздействие пониженных температур;
  • воздействие пониженной температуры и пониженного давления;
  • воздействие повышенной температуры;
  • воздействие повышенной температуры и пониженного давления;
  • циклическое воздействие температур.

Виды климатических испытаний по отдельным параметрам:

  • диапазон температур — от –80 до +150 °С;
  • точность поддержания режимов — ±0,5 °С;
  • относительная влажность — от 10 до 98%;
  • диапазон температур — от +10 С до +60 °С;
  • точность поддержания точки росы — ±1 °С.

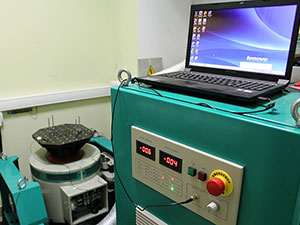

Испытания на механические воздействия

Внешние воздействующие факторы (ВВФ)Избежать механических воздействий на электротехническое и всевозможное другое оборудование в современном мире практически невозможно, поэтому должна быть проведены испытания и оценка стойкости к влиянию внешних механических факторов.

Электротехническое оборудование относится к группе, наиболее чувствительной к вибрационным и ударным (далее — механическим) нагрузкам, т. к. оно имеет в структуре функциональных схем автоматические выключатели (переключатели), электромагнитные пускатели, реле и размыкатели различного типа, показывающие приборы контроля (амперметры, вольтметры и др.). Эти выводы подтверждаются и зарубежными исследованиями.

Механические воздействия на электротехническое оборудование, во многом, обусловлены динамическими явлениями, возникающими при вращении и возвратно-поступательном движении неуравновешенных элементов и деталей. В свою очередь, механические колебания с малой амплитудой часто вызывают резонансные колебания других элементов конструкций. Дополнительным источником механических воздействий на электротехническое оборудование являются факторы техногенного характера, а также внешние природные факторы, в том числе землетрясения. Примеры последних лет подтверждают, что на земле сейчас нет мест, где землетрясения невозможны.

Лаборатория испытаний «Прибор-Тест» на механические внешние воздействующие факторы проводит испытания изделий в соответствии с требованиями стандартов ГОСТ 16962.1-90, ГОСТ 17516.1-90, ГОСТ 2057.406-81.

Изделия испытываются на:

  • виброустойчивость, вибропрочность при воздействии гармонической (синусоидальной) вибрации в диапазоне частот 5–3000 Гц с ускорением до 30 g;
  • удароустойчивость, ударопрочность при воздействии одиночных и многократных ударов с максимальным ускорением до 100 g и длительностью до 30 мс;
  • сейсмостойкость в диапазое частот 5–4000 Гц. Все остальные параметры расчитываются и предоставляются заказчиком.

Новые ГОСТы по ВВФ

ГОСТ Описание
ГОСТ Р 52560-2006 Методы испытаний на стойкость к климатическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на воздействие пыли (песка). Введен впервые 01.01.2007 г. для вновь разрабатываемых и модернизируемых изделий; для изделий, разработанных до 01.01.2007 г., с 01.01.2010 г.
ГОСТ Р 52561-2006 Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на воздействие ударов при свободном падении, при падении вследствие опрокидывания, на воздействие качки и длительных наклонов. Введен впервые 01.01.2007 г. для вновь разрабатываемых и модернизируемых изделий; для изделий, разработанных до 01.01.2007 г., с 01.01.2010 г.
ГОСТ Р 52562-2006 Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на воздействие воды. Введен впервые 01.01.2007 г. для вновь разрабатываемых и модернизируемых изделий; для изделий, разработанных до 01.01.2007 г., с 01.01.2010 г.



Испытательный центр «Прибор-Тест» имеет в своем составе всю необходимо материально-техническую базу для проведения испытаний на внешние воздействующие факторы в соответствии с требованиями современных методик и стандартов. Любой интересующий вас вопрос вы можете задать нам по телефону 8 499 272-41-94 или по электронной почте. Также вы можете отправить нам предварительную онлайн заявку с нашего сайта.
